一、概述

DSN3型系列戶內電磁鎖是一種防止高壓開關設備電器誤操作的電控機構聯鎖裝置。主要適用于戶內高壓開關設備的前后柜門、隔離開關、斷路器、接地線等需要閉鎖部位實現聯鎖，防止誤操作的發生，是發電和供電部門不可缺少的閉鎖裝置。另外，為適應綜合自動化變電站的需要，該系列電磁鎖亦增加了鎖內輔助接點。能在鎖具的合分位置給用戶提供一對相應的開關接點，便于用戶鎖具相互聯鎖及綜合自動化采樣，避免了走空程，是現代化變電站設備理想的閉鎖裝置。專利產品“電控鎖”解決了綜合自動化變電站中機械程序鎖鑰匙無法進行控制管理的缺陷。

二、主要技術參數

1、工作電壓交直流220V，110V

2、輔助接點：　電流≤3A

電流≤6A（斷路器閉鎖）

3、使用環境 a、溫度：上限+40℃

下限-25℃-----10℃

b、濕度：日平均值不大于95% , 月平均值不大于90%

三、用途與使用范圍

本產品是一種防止高壓開關設備電氣誤操作的電控機構聯鎖裝置，主要供高壓開關柜柜門及其它需要安全聯鎖的地方實現強制聯鎖，防止誤入帶電間隔和誤操作的發生，是發電和供電部門不可缺少的閉鎖裝置。

四、正常工作條件

周圍空氣溫度：上限+40°C,下限：一般地區-10°C,高寒地區-25°C。

海拔高度：安裝地區海拔不高于1000m 。

環境濕度：空氣相對濕度日平均不大于95%、月平均值不大于90% 。

環境條件：無明顯污穢、無易燃、易爆、化學腐蝕和鹽霧及無經常性劇烈振動場所。

五、安裝使用說明

電磁門鎖安裝步驟 ：

1.依次卸下面板安裝螺桿的M5螺母、彈墊、平墊；

2.從柜門外面將鎖體的鎖栓側先放入開孔內，然后轉動鎖體使面板上的安裝螺桿裝入柜門上開好的?60mm 孔內，并使鎖面板與柜門板平整；

3.從柜門內側依次將平墊、彈墊、M5螺母裝上鎖面板上的M5螺桿，最后擰緊M5螺母。

電磁門鎖使用說明

(1) 正常操作步驟 ：

a、撳下按鈕，電源接通，電磁鐵線圈受電動動作，動鐵芯脫離鎖栓擋塊，開鎖指示燈亮，表示允許開鎖。

b、向開鎖方向轉動手柄（左開順時針方向，右開逆時針方向），當轉至極限位置時繼續用力，則鎖栓自動返回到鎖定位置，則可打開柜門。如果沒有到鎖開位置，則鎖栓自動返回到鎖定位置，滿足自動復位功能，則鎖栓在鎖開位置，需人為地將手柄向開鎖向轉動，即鎖栓返回到鎖定位置，從而滿足閉鎖狀態。

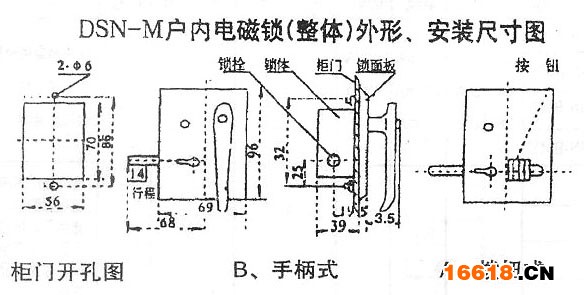

注：Ａ、Ｂ鎖外形、安裝尺寸相同

(2)操作方法：A、撥支撥鈕　B、拉動手柄

(3)手動解鎖步驟：

a、撳下按鈕、電源被閉鎖回路強制切斷，開鎖燈不亮，動鐵芯卡住鎖栓擋塊，將表明不允許開鎖；

b、特殊情況下必須開鎖時，取來解鎖鑰匙，插入解鎖孔內，按面板標示放向轉動鑰匙90°至“－”即“止位”，將動鐵芯推離鎖栓擋塊；

c、（同正常步驟b步），以滿足“手動解鎖”的功能。

注：解鎖鑰匙的解鎖過程，是將動鐵芯推離鎖栓擋塊，以解除閉鎖狀態的作用，而開鎖必須用撥鈕或手柄來移動鎖栓，達到開鎖目的，因此不能用解鎖鑰匙直接開鎖。

 供應商：鎮江市百匯電器有限公司
