1.簡介

LPRX315超低功耗遙控模塊與滾碼遙控器配合，實現遙控開門等操作。

2.產品特點

• 超低功耗，特別適合于電池供電的場合；
• 支持極低功耗模式：如果遙控模塊里沒有添加遙控器，則上電1分鐘后就進入極低功耗模式，電流<5uA；
• 支持雙窗口滾碼遙控，真正防止重放攻擊（市面上很多遙控器用了滾碼芯片，但是接收模塊卻沒有做防重放攻擊處理，其效果就跟固定碼遙控器一樣了）；
• 支持UART通信；
• 支持自定義協議通信，不占用主機的串口；

3.性能參數

4.管腳描述

二、通信模式

LPRX315支持3種通信模式：

l UART通信：使用TXD和RXD腳進行雙向全雙工通信；

l 自定義協議：類似單總線，用兩根線進行雙向通信；

l 按鍵模式：無需跟主機通信，用遙控模塊上的設置按鍵來啟動遙控器添加和刪除，接收到有效遙控器時就發送一個脈沖給主機。

遙控模塊會保留最后一次添加遙控器時的通訊模式，此后接收到有效遙控器就會采用此通訊模式，即使重新上電也是如此。所以，如果采用UART或者自定義協議通訊，就請不要用按鍵添加遙控器。

1.UART通信協議

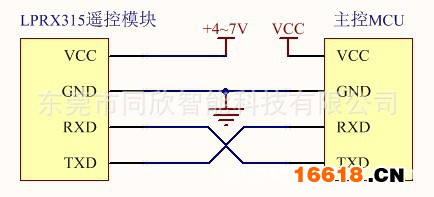

1.1 UART通信接線圖

l 串口波特率：9600。

l 主控MCU和遙控模塊的RXD/TXD交叉連接。

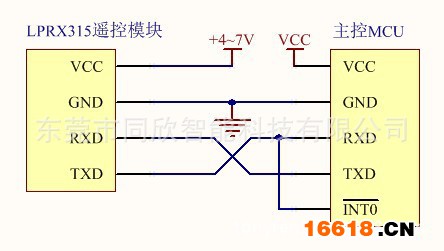

l 主控MCU的RXD腳需要有下降沿中斷喚醒功能，用以遙控接收到有效遙控器后喚醒主控MCU。如果此引腳沒有喚醒功能，可以把RXD腳同時并接到其他具有喚醒功能的引腳，如下圖所示(INT0具有下降沿喚醒功能)。

1.1幀結構

通信幀結構：

l 同步字節：作為一條命令的開始；

l 長度：指出后續字節，從命令字節開始包括校驗字節在內的長度；

l 命令：一個字節；

l 參數：N字節，例如可能是遙控器編號等；

l 校驗和：從命令字節的所有字節的累加和取反；

l 主機→遙控模塊和遙控模塊→主機都遵循上述幀結構。

特別注意：

l 主機→遙控模塊：LPRX315平時處于低功耗睡眠狀態，因此在發送數據之前，請先發送000用來喚醒遙控模塊，然后等待3毫秒再發送數據。

l 遙控模塊→主機：同樣是先發送000用來喚醒主機，延時3毫秒再發送數據。

2.自定義通訊協議

2.1接線圖

l IO_2必須具有下降沿喚醒的功能；

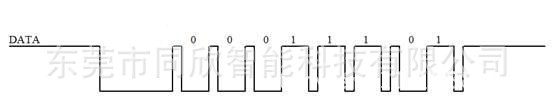

2.2時序圖

主機與遙控模塊之間的雙向通信都遵守下面的時序。

l 在發送數據前，先拉低通訊線4ms，然后發送數據；

l 高電平80us低電平160us代表數據位0；

l 高電平160us低電平80us代表數據位1；

l 高電平在前，低電平在后；

l 一個字節中，先發低位LSB，再發高位。

2.3幀結構

通信幀結構：

l 命令：一個字節；

l 參數：N字節，例如可能是遙控器編號等；

l 校驗和：從命令字節的所有字節的累加和取反；

l 主機→遙控模塊和遙控模塊→主機都遵循上述幀結構。

l 自定義通訊幀結構跟UART幀結構不同之處在于，這里沒有同步字節05A和字節數，其它都是一樣的。

3.按鍵模式

如果不想修改主控MCU程序來與遙控模塊通訊，那么最簡單的辦法就是用按鍵模式。

1)       添加遙控器：短按一次遙控模塊上的設置按鍵，則遙控模塊上的藍燈開始閃爍。在此閃爍期間，按一下需要設置的遙控器上的任何一個按鈕，就可以添加到遙控模塊里。添加成功是藍燈長亮1秒鐘；

2)       刪除遙控器：長按遙控模塊上的設置按鍵5秒鐘，看到藍燈閃爍3次時，松開按鍵，然后會看到藍燈長亮2次，就表示所有的遙控器都被刪除了。不支持刪除單個遙控器；

3)       接收到有效遙控器：RXD腳平時為低電平，TXD腳平時為高電平。接收到有效遙控器后，RXD腳輸出500mS高電平，TXD腳輸出500mS低電平。

二、通信命令詳解

1.命令列表
