1 準備工作

確認門鎖狀況：確認現場的安裝條件是否符合安裝的要求。
例如：是否有電源。
是否有專管人員。
裝修是否完工等。
詳細見《進場確認書》
中心距離確認：有二種中心距離：55mm
70mm
注：中心距離為門框到手柄轉動軸中心距
門鎖厚度： 門鎖厚度要求在：38mm-55mm特殊要求按照特殊要求處理。（門鎖的厚度不同，要求門鎖的鎖芯、鎖固定螺釘長度及打孔要求就不同，訂貨時應向廠家說明。）
門鎖的左、右開確認：房門有左、右開之分，如圖2.1所示，相應門鎖亦有左、右開之分,
訂貨時應說明，安裝時要選擇與門開的方向一致門鎖。
左開門鎖定義：人站在門外，門往里開，鉸鏈
在左邊，為左開門。
右開門鎖定義：同上，鉸鏈在右邊，為右開門。

2 門鎖的安裝

˙畫開孔線：按工廠提供的開孔圖分門的正、背面和側面畫線。（具體開孔圖見具體圖紙）
˙畫門正面開孔線：確定門鎖安裝高度，把手位置高度距門底面９０ＣＭ處，（舊門改裝，則依舊門為準）按照打孔圖畫出打孔的線條。
˙畫門背面開孔線：按上述相同方法在門背面畫線。
˙畫門側面開孔線：首先畫門側面中心，按打孔用畫門側面開孔線。
˙畫門框的開孔線：一定要裝上鎖芯之后，根據鎖芯的相應位置再開門框的開孔線（按開孔圖要求）
˙門框的開孔一定要注意相應鎖芯的高度

3 開門孔

１、按畫好的開孔線開正面孔和背面孔。
注意：開孔時要防止木材纖維產生飛邊（最好先用割刀沿開孔線將纖維割斷），阻止開孔偏大現象。

２、按畫好開孔線開側面孔。
注意：側面門鎖是開孔的最關鍵之一，一定要小心開孔，防止纖維飛邊，阻止開孔偏大、粗糙現象。
開孔后用鎖芯裝上檢查一下，如不合適，應作相應修正。

３、按畫好的開孔線開門框門孔。
注意：門框的孔尺寸要求高、防止有虛位，產生門鎖的搖晃。（詳見后打孔圖）

4 裝門鎖

打開包裝箱后，首先檢查門鎖零部件是否齊全，方向是否與房間一致，并用電池試驗一下電腦鎖芯和線路板是否工作正常，然后開始安裝門鎖：

1. 裝 鎖 芯：將鎖芯裝入門板中，接線頭穿入內側板，所有固定孔符合要求。

2. 裝機械鎖頭：將機械鎖頭裝入鎖芯，并用螺絲固定，檢查機械鑰匙是否能開門。

3. 裝前鎖體：調整鎖芯空轉的四角轉套致正確位置（四角轉套內孔有標識放好方軸和彈簧),把前鎖體裝入門板上。
注意：不能硬裝線路板，把線路板碰壞及接插線拉斷。

4. 裝后鎖體：同裝前鎖體一樣，裝好鎖體后，上固定螺絲。
注意：安裝前、后鎖體要與門保持平行，不能偏斜調整左右距離，使
手柄與鎖芯的水平方向保持一致。調整上下距離使手柄與鎖芯的垂直
方向保持一致。

5. 裝電池盒：裝上電池及電池盒在相應位置；
接通電線插頭，并用開門卡試開。

6. 裝側固定板：根據已裝好的鎖芯打好門框孔，裝上塑料盒和側固定板。
注意：位置的調節。

7. 調試開門，初步配置門鎖：用開門卡片能開門鎖（各類開門卡）
機械鑰匙能開門。

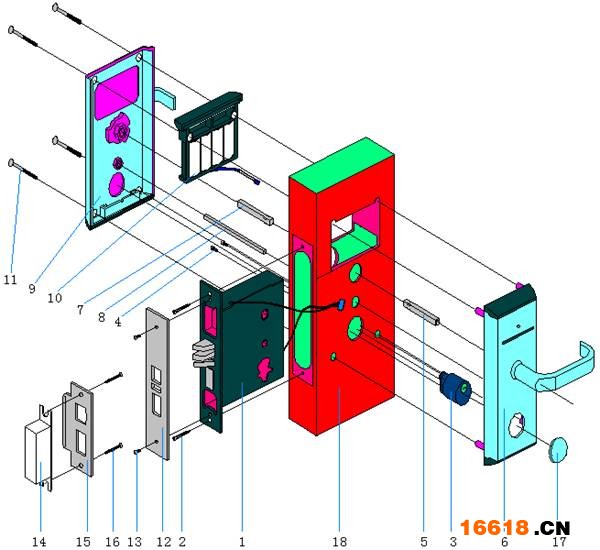

5裝智能門鎖（示意圖 ）
智能門鎖主要組成部件及安裝過程如 圖所示；請以數字順序（部件名稱見 表-1）安裝門鎖。

1 鎖芯（鎖體） 10 電池盒（包括電池）
2 十字槽木螺絲釘 11 內六角螺絲釘
3 機械鎖頭 12 側飾板
4 內六角螺絲釘（鎖頭） 13 十字槽沉頭螺絲釘
5 大方軸 14 扣板塑料盒
6 前面板 15 鎖扣板
7 大方軸 16 十字槽木螺絲釘
8 長方軸 17 鎖頭蓋
9 后面板 18 門
六、門鎖檢查及安裝過程中常見問題的排除

1、 門鎖安裝正常組合斜舌、斜舌應彈出自如。方舌應可以順利伸出。機械鑰匙能夠正常開門。

2、 門鎖安裝好后最常見問題：
A、門鎖的組合斜舌不能完全伸出，解決的辦法有：
（1）調好鎖扣扳（上、下、左、右調），和斜舌、方舌正對著，讓斜舌能順利伸縮。
（2）看看側飾板是否安裝不規范，把斜舌頂住
（3）開門孔時，未把組合斜舌活動部位在鎖芯槽兩側太窄，組合斜舌被卡住了；
解決辦法：鎖芯槽的鎖芯組合斜舌活動部位要加寬。
B、按執手門鎖內外都能夠開門，原因：部分門鎖出產時由于鎖芯設置了通道功能。暫時不需要處理，
調試后即可恢復正常狀態。

3、 門鎖安裝好后，如果需要臨時使用卡開門。操作：
A、 安裝上4節5號AA高性能電池。
B、 持公司預先配的“校時卡”往門鎖插（或靠）一下，綠色指示燈亮，并“嘀”一聲。
C、 持公司預先配的用“工程卡”可以開門。
4. 門鎖安裝后賓館正式投入使用時，必須從門鎖軟件中重發新的“設置卡（授權卡）” 往所有門鎖插（或靠）一下綠色指示燈亮，并“嘀”一聲后，門鎖時間為當前正確時間。
特別說明：以上安裝尺寸僅做演示用！
門鎖實際安裝尺寸請以貨物為標準！
門鎖安裝請嚴格按照以上安裝步驟進行安裝！
