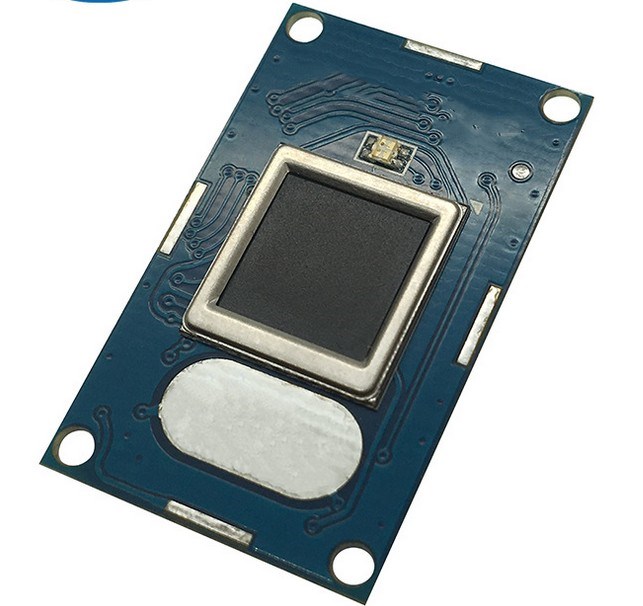

電容指紋識別模塊IDWD1020是一款高度集成的長方形一體式電容指紋模塊，小巧的外型，串口指令操作，具有識別快、穩定性強和功耗低等優點。 半導體指紋識別模塊IDWD1020采用高性能ID809處理器（Cortex--M4內核）的主控，集成了IDfinger6.0高安全性指紋算法，支持指紋錄入、圖像采集、特征值提取和指紋比對等功能。 無需了解復雜指紋識別算法，只需通過串口發送指令即進行二次開發，可快速將我集成到各種對體積和精度要求較高的指紋識別應用中。

特點優勢：

使用方便，無需了解指紋算法和內部結構，只需簡單的指令就能完成相應操作

內置IDfinger6.0高安全性指紋算法，支持指紋錄入、指紋比對、提取指紋圖像和上傳指紋特征值等功能，性能穩定，識別速度快

電容式指紋識別，感應靈敏，手指只要輕輕地觸碰采集窗就能快速識別

硬件集成度高，主控和指紋傳感器集成一體，可方便嵌入到各種小體積應用

內置人體感應器件，具有掉電睡眠和觸摸喚醒功能，功耗更低

板載UART接口，方便用戶開發、集成指紋設備

技術參數：

傳感器類型：電容式觸摸式傳感器

分辨率：508DPI

圖像像素陣列：192×192

圖像灰度等級：8級灰度

傳感器尺寸：11.2mm × 12.2mm

模塊尺寸：20.2mm × 33.3mm

指紋容量：170/1000枚

比對時間：<0.2s (1:N，且N≤100)

認假率： <0.001%

拒真率： <0.1%

工作電壓：3.3V

工作電流：<40mA

睡眠電流：<16uA

靜電測試：接觸放電8KV/空氣放電15KV

通信接口：UART (TTL電平)

通信波特率：19200 bps

溫度：-20°C~70°C

濕度：40%RH~85%RH (無凝霜)

溫度： -40°C~85°C

濕度：<85%RH(無凝霜)

電容指紋識別模塊IDWD1020廣泛應用于：指紋鎖、指紋保險箱、指紋門禁和指紋考勤等。
